Topologi Jaringan

Pertemuan 5



Jaringan Komputer
Resume masing-masing Topologi jaringan



Nama  : Vanny Novianny

NIM    : 11212976

Kelas   : 11.7B.01

Topologi Jaringan



Pengertian topologi jaringan komputer adalah suatu cara atau konsep untuk menghubungkan beberapa atau banyak komputer sekaligus menjadi suatu jaringan yang saling terkoneksi. Dan setiap macam topologi jaringan komputer akan berbeda dari segi kecepatan pengiriman data, biaya pembuatan, serta kemudahan dalam proses maintenance nya. Dan juga setiap jenis topologi jaringan komputer memiliki kelebihan serta kekurangannya masing-masing.

Macam-Macam Topologi Jaringan Komputer

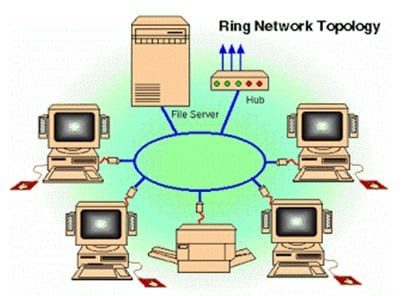

1. Topologi Ring

            Pada topologi ring setiap komputer di hubungkan dengan komputer lain dan seterusnya sampai kembali lagi ke komputer pertama, dan membentuk lingkaran sehingga disebut ring, topologi ini berkomunikasi menggunakan data token untuk mengontrol hak akses komputer untuk menerima data, misalnya komputer 1 akan mengirim file ke komputer 4, maka data akan melewati komputer 2 dan 3 sampai di terima oleh komputer 4, jadi sebuah komputer akan melanjutkan pengiriman data jika yang dituju bukan IP Address dia.

Kelebihan:

·      Mudah dalam perancangan dan pembuatan

·      performa sinyal dan aliran data stabil, bahkan lebih baik dari topologi bus, meskipun mengalirkan data yang berat

·      Jika terjadi masalah, mudah untuk dilakukan konfigurasi ulang atau pemasang baru

·      Hemat dalam penggunaan kabel

·      Hemat dalam biaya

Kekurangan:

·      Jika ada satu komputer yang eror, maka keseluruhan jaringan juga akan ikut eror, solusinya adalah dengan penggunaan topologi ring ganda

·      Performa aliran lalu lintas data bergantung pada jumlah komputer pada jaringan tersebut

2. Topologi Bus

                    Topologi jaringan komputer bus tersusun rapi seperti antrian dan menggunakan cuma satu kabel coaxial dan setiap komputer terhubung ke kabel menggunakan konektor BNC, dan kedua ujung dari kabel coaxial harus diakhiri oleh terminator.

Kelebihan:

·      Lumayan sederhana

·      Apabila ingin menambah server baru lumayan mudah, karena pemasangan tidak memutus keseluruhan jaringan sehingga tidak mengganggu server yang lain

·      Hemat dalam penggunaan kabel dan biaya karena cuma menggunakan satu kabel utama



Kekurangan:

·      Bila kabel utama mengalami gangguan, maka semua jaringan juga mengalami gangguan

·      Jalur lalu lintas lumayan padat karena bolak-balik

·      Apabila jarak jauh diperlukan repeater

·      Susah melacak tempat trouble

.     Jika komputer banyak yang terhubung maka performa sinyal dan lalu lintas akan menurun

  3. Topologi Star

            Topologi ini membentuk seperti bintang karena semua komputer di hubungkan ke sebuah hub atau switch dengan kabel UTP, sehingga hub/switch lah pusat dari jaringan dan bertugas untuk mengontrol lalu lintas data, jadi jika komputer 1 ingin mengirim data ke komputer 4, data akan dikirim ke switch dan langsung di kirimkan ke komputer tujuan tanpa melewati komputer lain. Topologi jaringan komputer inilah yang paling banyak digunakan sekarang karena kelebihannya lebih banyak.

  Kelebihan:

·      Tingkat keamanan tergolong tinggi

·      Mudahnya dalam penambahan komputer baru yang ingin disambungkan

·      Apabila ada yang eror mudah untuk dideteksi

·      Paling fleksibel diantara topologi jaringan yang lainnya

·      Kemudahan dalam mengontrol karena sistemnya yang terpusat

  Kekurangan:

·      Apabila Hub/Switch rusak maka keseluruhan jaringan juga rusak

·      Lumayan boros dalam penggunaan kabel

·      Hub sangat sensitif, karena dia sebagai tempat central bagi jaringan

·      Tergantung spesifikasi Hubnya, apabila rendah maka performa sistem jaringan juga rendah

·                          Biaya lebih mahal.

4. Topologi Mesh

            Pada topologi ini setiap komputer akan terhubung dengan komputer lain dalam jaringannya menggunakan kabel tunggal, jadi proses pengiriman data akan langsung mencapai komputer tujuan tanpa melalui komputer lain ataupun switch atau hub.

Kelebihan:

·      Arus lalu lintas data cepat diantara topologi jaringan yang lain karena memiliki jalur masing masing

·      Terjaminnya kapasitas channel komunikasi

·      Jika ada ganggguan pada satu koneksi jaringan, maka tidak mengganggu koneksi yang lain

·      Terjaminnya keamanan dan privasi karena akses langsung dapat dilakukan antara dua komputer tanpa melibatkan komputer yang lain

·      Kemudahan dalam mengidentifikasi titik trouble



Kekurangan:

·      Biaya yang dikeluarkan termasuk tinggi

·      Boros dalam pemakaian kabel karena semua komputer atau Workstation seminimal-minimalnya memiliki dua penghubung

·      Diperlukan ruangan yang lumayan besar dalam membangun jaringan komputer tersebut.

5. Topologi Tree

Topologi jaringan komputer Tree merupakan gabungan dari beberapa topologi star yang dihubungan dengan topologi bus, jadi setiap topologi star akan terhubung ke topologi star lainnya menggunakan topologi bus, biasanya dalam topologi ini terdapat beberapa tingkatan jaringan, dan jaringan yang berada pada tingkat yang lebih tinggi dapat mengontrol jaringan yang berada pada tingkat yang lebih rendah.

Kelebihan:

·      Mudah untuk digunakan dalam jaringan yang luas

·      Apabila ada gangguan mudah untuk dideteksi

·      Kemudahan dan keunggulan dalam manajemen data

·      Kemudahan dalam pengelompokan workstation yang sejenis

Kekurangan:

·      Karena banyaknya sambungan maka lalu lintas bisa dibilang lambat

·      Apabila hub eror, maka komputer yang tersambung juga eror

·      Penggunaan biaya tergolong besar

·      Penggunaan kabel termasuk boros

·      Komputer tingkat tinggi eror maka komputer tingkat rendah juga eror

·      Lalu lintas dan sinyal tergolong lambat karena terbagi-bagi

6. Topologi Linier (Topologi Runtut)



Topologi linier bisa juga disebut dengan topologi bus yang beruntut. Kabel utama terhubung dengan dengan setiap komputer dengan penyambung T, lalu pada ujungnya dipasang terminator.

Untuk jenis sambungan yang digunakan adalah sambungan BNC (British Naval Connector).

Berikut 3 jenis penyambung yang terdapat pada topologi linier:
BNC, penyambung ini berfungsi untuk mempertemukan kabel komputer ke sambungan T
Sambungan T, berguna untuk mempertemukan kabel komputer dengan kabel utama
Terminator, sebagai pengakhir dari topologi bus
BNC Barrel konektor, Untuk menyambung 2 kabel BNC.

Maksimal komputer yang bisa disambungkan adalah 5-7 buah saja.
Kelebihan dan kekurangan Topologi Linier

Kelebihan:

• Mudah dalam pengembangannya
• Hanya sedikit kabel yang digunakan
• Tidak ada kendali pusat
• Tata peletakan kabel lumayan sederhana
• Terminator bisa dikurangi atau ditambah tanpa mengganggu lalu lintas data.

Kekurangan

• Sangat susah dalam mendeteksi kesalahan yang terjadi
• Lalu lintas data bisa terbilang padat
• keamanan dan privasi kurang karena ada pihak ke tiga yang dilalui
• Kecepatan lalu lintas data sesuai dengan jumlah workstationnya, apabila banyak maka akan menurun kecepatannnya

7. Topologi Hybrid

Topologi hibrid adalah topologi yang luas yang mana topologi tersebut adalah gabungan dari 2 atau lebih jenis topologi yang lainnya. Topologi hybrid tersebut memiliki semua ciri-ciri dan sifat dari jenis topologi yang ada di dalamnya.

Pembuatan topologi hybrid tersebut bertujuan untuk memaksimalkan kelebihan dari tiap-tiap jenis topologi dasar di dalamnya. Ketika jenis topologi dasar terhubung dengan jenis topologi dasar yang beda jenis, maka tidak ada karakter yang ditampilkan dari keduanya.

Kelebihan:

• Kelemahan dari masing-masing topologi dasar dapat diatasi
• Bisa diterapkan di lingkungan jaringan yang berbeda, karena fleksibel dalam perancangannya
• Kecepatan topologi konsisten dan stabil
• ketika jaringan satu ada kerusajkan maka tidak mengganggu jaringan yang lainnya
• Cocok dengan jaringan yang berskala besar
• Bisa mengurangi space jaringan yang terbuang

Kekurangan:

• Biayanya mahal karena merupakan gabungan dari topologi yang lainnya
• proses pemasangan dan pengaturan cukup terbilang rumit
• Manajemen jaringannya sulit
• Harus tersedia ruangan yang luas karena penggunaan kabel yang banyak

·       Boros dalam penggunaan kabel karena di setiap jaringan terdapat kabel

8. Topologi Hirarki

Bentuknya seperti pohon bercabang dari komputer host  yang di hubungkan ke switch dengan simpul lain atau node secara bertahap, tingkat yang lebih tinggi berfungsi sebagai pengetur kerja jenjang di bawahnya, topologi ini biasanya digunakan oleh perusahaan besar atau organisasi besar yang memiliki beberapa cabang lokal, sehingga data dari pusat bisa didistribusikan ke cabang atau sebaliknya.

Kelebihan

• Sentralisasi data hirarkis sehingga pengelolaan data yang lebih baik dan lebih mudah
• Controlled; Mudah berkembang menjadi jaringan yang lebih luas;

Kekurangan

• Komputer bawahnya tidak bisa dioprasikan jika kabel pada komputer tingkat atas terputus
• Mungkin ada tabrakan berkas (tabrakan)



9. Topologi Peer to Peer

Topologi peer to peer merupakan topologi yang sangat sederhana dikarenakan hanya menggunakan 2 buah komputer untuk saling terhubung.

Pada topologi ini biasanya menggunakan satu kabel yang menghubungkan antar komputer untuk proses pertukaran data.

Kelebihan Topologi Peer to Peer

• Biaya yang dibutuhkan sangat murah.
• Masing-masing komputer dapat berperan sebagai client maupun server.
• Instalasi jaringan yang cukup mudah.

Kekurangan Topologi Peer to Peer

• Keamanan pada topologi jenis ini bisa dibilang sangat rentan.
• Sulit dikembangkan.
• Sistem keamanan di konfigurasi oleh masing-masing pengguna.Troubleshooting jaringan bisa dibilang rumit.
